드라고 신호변환기 인기제품



DN21000 초슬림형 범용 신호분배기 / 전원공급

Signal Splitter / Repeater DN 21000

Input:0 to 20 mA, 4 to 20 mA, 0 to 5 V, 1 to 5 V, 0 to 10 V, 2 to 10 V
Output 1:0 to 20 mA, 4 to 20 mA, 0 to 5 V, 1 to 5 V, 0 to 10 V, 2 to 10 V
Output 2:0 to 20 mA, 4 to 20 mA, 0 to 5 V, 1 to 5 V, 0 to 10 V, 2 to 10 V
Power supply:24 V DC
Features:Calibrated signal setting, protective separation, housing width: 6.2 mm

DC58 경제형 루프 전원 트랜스미터 신호중계기

Passive (Loop-Powered) Transmitter Repeater DC 58

Input:4 to 20 mA
Output:4 to 20 mA
Voltage drop:Approx. 4.7 V
Features:Protective separation, housing width: 11.2 mm

DG3600 Pt 온도 센서 RTD 신호 알람 릴레이 / 오픈콜렉터 스위치 출력
Temperature Alarm Unit DG 3600

Sensor input:

Pt100, Pt200, Pt500, Pt1000 (switchable)

Output relays:

250 V AC/DC, 6 A

Power supply:

24 V AC/DC

Features:

Relay with high power handling, protective separation, housing width: 22.5 mm

Dmb96500

DMB96500 초슬림형 범용 모드버스 RTU (RS485) AI / DI 통신 모듈
Universal AI / DI Module DMB 96500

Sensor input:Standard signals: 0/4 to 20 mA, 0/2 to 10 V, 0/1 to 5V
Current: ±1 mA, ±20 mA, ±100 mA
Voltage: ±1 V, ±10 V, ±100 V, ±300 V
mV/Shunt Voltage: ±50 mV, ±100 mV, ±500 mV
Resistance: 5 kΩ, 20 kΩ, 100 kΩ
Potentiometer: 500 Ω, 3 kΩ, 50 kΩ, 100 kΩ
Pt: Pt100 ... Pt 10000, JPt50, JPt100
Ni: Ni100 ... Ni1000
KTY: 66 types
Thermocouple: A,B,C,D,E,J,K,L,N,R,S,T,U
Binary-/Switching input: PNP, NPN, Push-Pull, Contact, NAMUR, S0-Switch
Bus protocol:Modbus RTU
Power supply:24 V DC
Features:Protective Separation, Housing width: 6.2 mm

DMB 96700

DMB96700 초슬림형 4 채널 모드버스 RTU (RS485) DI / DO 모듈
4 Channel DI/DO Module DMB 96700

Input:5V / 12V / 24V level
binary, frequency, counter
Output:Open collector
binary, frequency, pulse, PWM
Bus protocol:Modbus RTU
Power supply:24 V DC
Features:Protective Separation, housing width: 6.2 mm

DH1000 고성능 슬림형 루프 전원 신호 아이솔레이터

Passive (Loop-Powered) Isolator DH 1000

Input:0(4) to 20 mA1- or 2-channel
Output:0(4) to 20 mA
Voltage drop:< 2.0 V
Features:Pluggable screw clamp terminals, protective separation, housing width: 12.5 mm

DG35300 초슬림형 전류감시 알람 릴레이 / 오픈콜렉터 스위치 출력
Current Monitoring Relay DG 35300

Input0 to 5 A AC/DC
0 to 150 mV
Output relay250 V AC, 30 V DC, 2 A
Power supply24 V DC
Features:

Group message at In-Rail-Bus E at device failure and alarm
Housing width: 6.2 mm

DR48 경제형 2선식 / 3선식 Pt100 온도센서 RTD 신호전송기 (트랜스미터)
Temperature Transmitter DR 48

Sensor input:Pt 100, 2- or 3-wire connection
Output:0 to 20 mA, 4 to 20 mA, 0 to 5 V, 1 to 5 V, 0 to 10 V, 2 to 10 V
Ranges:-100 to +450 °C  (32 types)
Power supply:24 V AC/DC
Features:Protective Separation, housing width: 11.2 mm

DH18 경제형 루프 전원 신호 아이솔레이터

Passive Isolator DH 18

Input:0(4) to 20 mA1- and 2-channel versions
Output:0(4) to 20 mA
Voltage drop:< 3 V
Features:Protective separation, housing width: 11.2 mm

DT45000 초슬림형 범용 온도센서 신호전송기 (트랜스미터)
Temperature Transmitter DT 45000

Sensor Input:Resistors: Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 200, Ni 500, Ni 1000;
Thermocouple: B, E, J, K, L, N, R, S, T, U, W5Re_W26Re, W3Re_W25Re;
KTY, resistor, mV and potentiometer measuring
Output:0 to 20 mA, 4 to 20 mA, 0 to 10 mA, 2 to 10 mA
0 to 5 V, 0 to 10 V, 1 to 5 V, 2 to 10 V
Measurement Ranges:-270 to +2315 °C, according to sensor type
Power Supply:24 V DC
Features:Protective Separation, Housing width: 6.2 mm

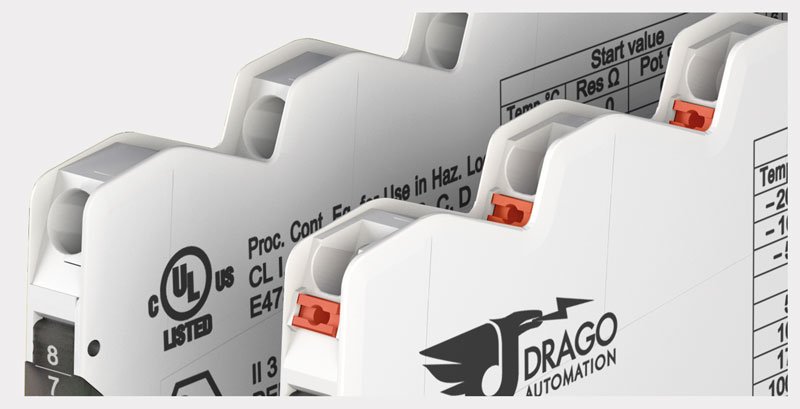

초슬림형 - 이제 Push-In 연결기술로!

DRAGO 6mm 신호변환기 - 2.5mm² 케이블까지 가능한 Push-in 연결기술이 적용된 스프링 작동 단자 및 통합 테스트 포인트

빠른 진단
통합 테스트 포인트를 통해 현장에서 빠르고 간단하게 진단할 수 있습니다.

개선된 사용자 인체공학
테스트 프로브 (Test probe, Ø 2 mm)가 제자리에 고정되어 점검자에게 작업공간이 추가로 제공됩니다

편리한 직접 연결
시인성이 뛰어난 해제버튼을 사용하여 간단한 도구로 케이블을 신속하게 분리할 수 있습니다.

도구 없이 배선 완료
설치작업을 최소화하기 위해 Push-in 연결기술 (스프링 힘)을 사용하여 배선이 간단하고 공구가 필요하지 않습니다.

설치시간 절약
선택사양인 마운팅 레일 버스(Mounting rail bus)는 배선작업 없이 그리고 중단 없이 쉽게 설치할 수 있습니다.

모든 기능을 한눈에
각 장치에 대한 즉각적인 진단 - 앞면의 상태 LED를 통해 간단하게



+++ 슈퍼 컴팩트 +++ 푸시인(Push-In) 연결 기술!

푸시인( Push-in) 연결기술 및 통합 테스트 포인트에 스프링 단자가 있는 DRAGO 6mm 신호변환기

간편한 직접 연결, 공구 없이도 배선 완료, 설치 시간 절약,  신속한 진단

푸시인(Push-In) 연결 단자 신호변환기 배선 동영상 보기
